ZCS系列電磁閥
|
|
|
|
|
ZCS |
ZCS |
ZST |
【ZCS系列電磁閥產品用途】：
ZCS系列電磁閥適用于以水或液體為工作介質，可自動化控制或遠程制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故隊工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等特點。
【ZCS系列電磁閥結構特點】：
1.電磁先導膜片式操作結構

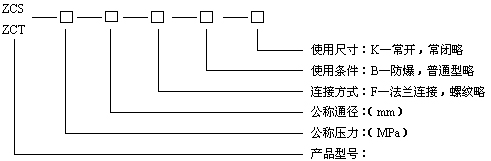

【ZCS系列電磁閥規格說明】：
2.閥門流量比普通閥提高10%
3.采用特殊密封結構和特種密封材料無泄漏
4.壽命長是同類產品的5倍以上
5.工作平穩噪音低、無水錘沖擊、無顫抖聲
6.采用膜片式、對介質潔凈度要求較低
7.不銹鋼可動鐵芯經久耐用，反應快速；
8.配管方式可任意角度安裝,為增強壽命是水平管線圈朝上
9.防爆線圈符合T4,T5和測CE的標準（德國NASS線圈）
10.引用標準：GB3836·9 防爆標志 Exm I/IIT4(國產線圈)
|
工作介質DN |
水、粘度≤4E的油及其它非腐蝕性流體 |
||||||||||||||
|
介質溫度℃ |
≤60 |
||||||||||||||
|
公稱壓力（Mpa） |
1.0 |
||||||||||||||
|
工作壓差（Mpa） |
0.05~1.0 |
0.1~1.0 |
0.15~1.0 |
||||||||||||
|
電源電壓 |
AC220V其余規格可作特殊訂貨 |
||||||||||||||
|
額定流量系數（KV） |
按JB/T7352-94規定 |
||||||||||||||
|
寫落量（ml/min） |
按JB/T7352-94·F規定 |
||||||||||||||
|
公稱通徑（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
功耗 |
36VA |
50VA |
|||||||||||||
【ZCS系列電磁閥安裝尺寸】：
公稱通徑DN
內螺紋連接
法蘭連接
外形尺寸
內螺紋
外形尺寸
法蘭尺寸
H
L
G
H
L
D
D1
D2
n-d
b
f
15
112
80
1/2
20
119
80
3/4
3
25
123
90
1
130
160
115
85
65
4-φ14
16
3
32
137
140
137
180
140
100
76
4-φ18
18
3
40
152
156
152
200
150
110
84
4-φ18
18
3
50
164
180
2
152
230
165
125
99
4-φ18
20
3
65
222
290
185
145
118
4-φ18
20
3
80
239
310
200
160
132
4-φ18
22
3
100
255
350
220
180
156
4-φ18
24
3
125
416
400
250
210
184
4-φ18
26
3
150
440
480
285
240
211
8-φ22
26
3
200
443
600
340
295
266
8-φ22
26
3
250
493
730
395
350
319
8-φ22
28
3
300
549
850
445
400
370
8-φ22
28
4
【ZCS系列電磁閥訂貨須知】：
1.訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓及頻率，介質粘度。
2.電磁閥一般工作電壓為220V，電壓波動量為85% ~ 110%的額定電壓，如果超過此范圍，請訂貨時注明電壓的波動量，其他規格電源電壓可做特殊訂貨。
3.閥門的開通時間達12小時/天以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。
4.若已經由設計單位選定上正流體公司的ZBSF不銹鋼電磁閥型號，請按ZBSF不銹鋼電磁閥型號直接向我司銷售部訂購。
5.當使用的場合很重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
【ZCS系列電磁閥安裝須知】：
1.安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2.電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3.在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，安裝旁路裝置。
如圖（三）當電磁閥安裝在支路時，電磁閥的口徑應比主管道上的閥門口徑小，
如圖（四）分路裝置。注意：支路上的閥門平時須關閉。
4.安裝電磁閥前，管道必須清洗干凈。建議閥前安裝過濾器，蒸汽管路安裝疏水閥。
5.不要將閥安裝于管道低凹處，以免因蒸汽冷凝水，雜質等沉淀在閥內而妨礙動作。
6.普通型不可在爆作危險場合使用。
7.在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8.在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9.電磁閥前后管道上需裝壓力表，以便觀察管道壓力。
